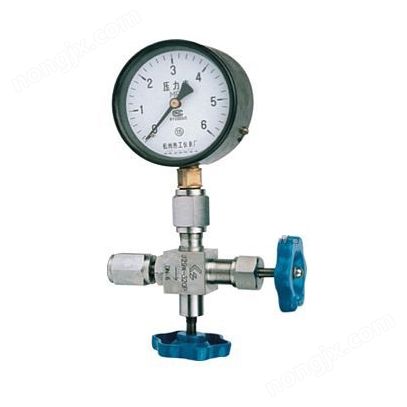

一、J29H針型閥 產品概述 上海霜恒閥門有限公司生產的J29H壓力表針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分。適用于水、油品、蒸汽、石油氣等。J29H壓力表針型閥閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。首先閥體的防腐蝕，主要是正確選用材料。雖然防腐蝕的資料十分豐富，但能否選得恰當，還是不容易的事情，因為腐蝕的問題很復雜。針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。
| 上海霜恒閥門有限公司生產的J29H壓力表針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分。適用于水、油品、蒸汽、石油氣等。J29H壓力表針型閥閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。首先閥體的防腐蝕，主要是正確選用材料。雖然防腐蝕的資料十分豐富，但能否選得恰當，還是不容易的事情，因為腐蝕的問題很復雜。針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。 |
 | |
| J29H針型閥 |
| 零件名稱 Part name | 閥桿 Stem | 閥體 Body | 閥底座 Base | 填料 Packing | 填料閥蓋 Packing bonnet | 手輪 Handwheel |
|---|---|---|---|---|---|---|
| J29H-320-DN3 | 碳鋼 Carbon steel | 鉻不銹鋼 Cr. Stainless steel | 聚四氟乙稀，柔性石墨 PTFE，Soft graphite | 碳鋼Carbon steel | 優質碳鋼 High grade carbon steel | |
| J29H-320P-DN6 | 鉻鎳不銹鋼 Cr. Ni Stainless steel | 鉻不銹鋼 Cr. Stainless steel | 鉻鎳不銹鋼 Cr. Ni Stainless steel | 不銹鋼Stainless steel | ||
| 型號 Type | 公稱壓力 PN Mpa | 試驗壓力PS(Mpa)Test pressure | 工作壓力(Mpa) | 工作溫度(OC) | 適用介質 | ||
|---|---|---|---|---|---|---|---|
| 殼體 Shell | 密封(液)Seal | 密封(氣)Seal | |||||
| J29H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 |
| J29H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
| 型號 Type | 公稱直徑DN(mm) | 尺寸 Dimension | 重(kg) Weight | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 | D1 | D2 | L2 | H | H1 | M1 | M2 | |||
| J29H-320 | 3 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
| J29H-320P | 6 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。
