尼科微阻緩閉蝶式止回閥概述：
尼科HH49X微阻緩閉蝶式止回閥原理為依靠尼科介質的推力作用，將兩塊閥瓣平穩推開；在此同時，尼科的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當尼科介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除作用。
止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
尼科微阻緩閉蝶式止回閥參數：
公稱通徑：DN40-DN1200
公稱壓力：1.6Mpa-205Mpa
適用溫度：-10℃～85℃
適用介質：水、油
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
連接方式：法蘭連接
緩閉時間：3秒-60秒
結構長度：GB/T1221-1989
試驗標準：GB/T13927-1992
尼科微阻緩閉蝶式止回閥特性：
①閥體與閥蓋采用墊片密封，拆卸維護方便；
②旋啟式結構，能夠自行靈活止回；
③旋啟式結構能夠使閥瓣自行調整，密封效果更好；
④可水平與垂直安裝。

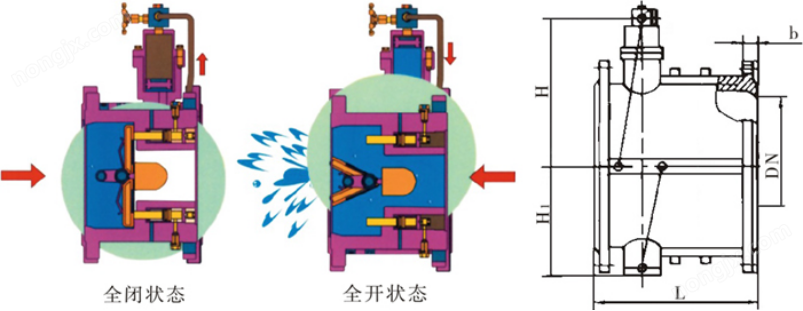

尼科微阻緩閉蝶式止回閥尺寸：
主要連接外形和尺寸 單位：mm
通徑 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 |
注：此外形尺寸為1.6Mpa壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科微阻緩閉蝶式止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。不宜用于含有固體顆粒和粘度較大的介質。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。HH46X HDH48X HH49X系列微阻緩閉蝶式止回閥已經被各大工業、城建等行業廣泛的推廣應用，反應良好。
